各种管材加工220卡盘激光切管机

简要描述:各种管材加工220卡盘激光切管机采用三夹头设计,可实时保持管材前、中、后三点夹紧支撑,并能对管材进行矫正弯曲问题。部分管材的相对切割效率比双夹头管材切割机高5%-10%。切管是真正的“零尾料",帮助客户实现快速、优质、低成本的生产加工。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2021-12-08
  • 访  问  量:506

详细介绍

品牌国宏集团产地国产



各种管材加工220卡盘激光切管机采用三夹头设计,可实时保持管材前、中、后三点夹紧支撑,并能对管材进行矫正弯曲问题。部分管材的相对切割效率比双夹头管材切割机高5%-10%。切管是真正的“零尾料",帮助客户实现快速、优质、低成本的生产加工。



各种管材加工220卡盘激光切管机技术参数

型号

GHJG-F6020T(1000W-6000W)

机床运行温度

0-40°C

X轴行程

7100mm

电力需求

380v/50Hz

激光发生器

标配原装激光器、可选配其他品牌激光器

冷却方式

水冷

激光输出功率

1000W-6000W

可连续作业时间

24 hours

加工管材范围
(直径*长度)

圆管直径20-220*6500mm
正方管20*20*6500mm-150*150*6500mm

重量

4000KG

Y轴行程

165/220/350/450/500mm

外形尺寸

11600mm*2400mm*2100mm

A轴、B轴无限回转

A轴、B轴无限回转

最大运行速度

100m/min

Z轴行程

150mm

最大加速度

1G

系统防护等级

IP

X/Y定位精度

±0.03mm

激光安全等级

Class lV

X/Y轴重复定位精度

±0.05mm


应用范围广,适合多种管材

可切割多种材质,例如不锈钢、碳钢、铝、铜等

轻松切割圆管、方管、角钢、工刚、槽钢、多种异性管

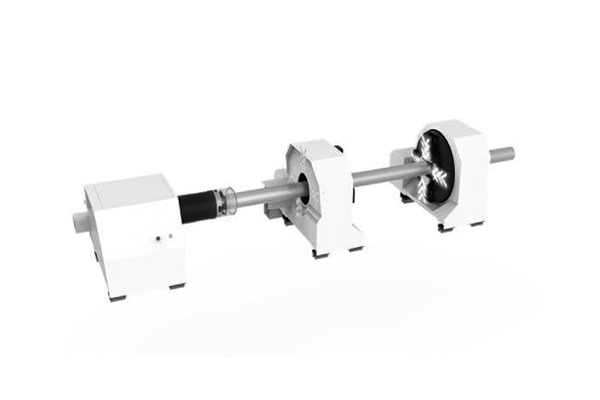

全行程气动三卡盘,更省料

智能夹持方式,提高材料利用率,四爪由两组同心对称传动卡爪和辅助卡盘组成,可无限回转,并用于装夹各种异性管无需调头可一次性在8000mm整支原材料上随意切割并实现0尾料;

智能检测管材数据,夹力护管稳定输出


1、机身采用钢构焊接,整机高温退火,应力失效处理,确保二十年。


2、操作部分全包围结构,美观大方。


3、高效排烟,减少人体伤害。


4、机床备功能夹具,适应不同形状和大小尺寸的管径。


5、可加工方管、圆管、矩形管、槽钢、工字钢等(异形加工管可定制)。


6、适用于切割20-220mm规则管材
